Smart Ginseng Grower v4
ESP32-S3 기반 새싹인삼 스마트 재배기
자동 환경 제어 · LED 스펙트럼 최적화 · 원격 모니터링
프로젝트 개요
습도가 높은 재배 환경에서 새싹인삼의 온도, 습도, 조명을 자동 제어하는 IoT 기반 스마트 재배기입니다.
SGG-200
3단 × 5줄 (15줄) · 108W
SGG-300
3단 × 5줄 (15줄) · 108W
ESP32-S3 DevKitC-1
N8R2U (외부안테나), Dual-Core 240MHz, WiFi+BLE, 36 GPIO. 방수 인클로저 외부에 SMA 안테나 장착.
환경 센싱
DHT22 온습도 센서, DS3231 RTC 실시간 시계. TM1637 FND 3개로 날짜/온도/습도 동시 표시.
릴레이 제어
G5LE-1 릴레이 3채널 (LED 조명, 모터, 예비). 2N7002 MOSFET 드라이버. AC 220V 직접 스위칭.
방수 설계
Boxco ABS/PC 방수 인클로저 (IP65). ESP32-S3 N8R2U 외부 안테나로 WiFi/BLE 감도 확보.
IR 리모컨
VS1838B 적외선 수신기로 물리적 리모컨 제어. 웹 UI 외에도 오프라인 조작 가능.
LED 성장등
3단 × 5줄 = 15줄 R:B:W LED BAR. SGG-200은 GT200(200W), SGG-300은 GT300(300W)으로 급전. 타이머 자동 ON/OFF.
시스템 아키텍처
2-PCB 구조: 메인 PCB(전원+MCU+릴레이)와 서브 PCB(FND+LED+IR+버튼)를 12핀 헤더로 연결합니다.
하드웨어 사양
총 51개 부품 — 메인 PCB 30개 + 서브 PCB 21개 (2-PCB 구조).
메인 PCB (30개) — 전원 + MCU + 릴레이
| 구분 | 부품 | 사양 | 수량 | 역할 |
|---|---|---|---|---|
| AC 입력 | IEC C14 소켓 | 250V/10A 패널마운트 | 1 | 스위치+퓨즈+인디케이터 내장 |
| 전원 | HLK-10M05 | AC220V→5V 2A | 1 | SMPS 메인 전원 |
| MCU | ESP32-S3-DevKitC-1 | N8R2U, DIP-40 25.4mm | 1 | 메인 컨트롤러 |
| 릴레이 | G5LE-1 5VDC | SPDT 10A | 3 | LED/모터/예비 AC 스위칭 |
| MOSFET | 2N7002 | N-ch SOT-23 | 3 | 릴레이 드라이버 |
| 센서 | DHT22 + DS3231 | 온습도 + RTC I2C | 2 | 환경 모니터링 |
| 보호 | RV1 바리스터 | 14D471 | 1 | 서지/낙뢰 보호 |
| 커넥터 | J5 핀헤더 | 12핀 2.54mm | 1 | 서브 PCB 연결 |
서브 PCB (21개) — FND + LED + IR + 버튼
| 구분 | 부품 | 사양 | 수량 | 역할 |
|---|---|---|---|---|
| FND | TM1637 | 7-seg 4digit | 3 | 날짜/온도/습도 표시 |
| IR | VS1838B | 38KHz | 1 | 리모컨 수신 |
| LED | 3mm LED | Green/Red/Blue | 3 | 조명/모터/전원 상태 |
| 버튼 | 방수 푸시버튼 | IP67 ∅12mm | 1 | TEST/RUN 모드 전환 |
| 저항 | 220Ω + 10KΩ | 0805 SMD | 4 | LED 전류제한 + 풀업 |
| 디커플링 | 100µF + 100nF | 전해+세라믹 | 8 | FND/IR 노이즈 제거 |
| 커넥터 | J1 핀헤더 | 12핀 2.54mm | 1 | 메인 PCB 연결 |
GPIO 할당표
ESP32-S3의 36개 GPIO 중 16개를 사용합니다. J5 = 서브 PCB 경유.
| GPIO | 넷 이름 | 기능 | 방향 | 비고 |
|---|---|---|---|---|
| 2 | MODE_SW | MODE 버튼 (IP67) | IN | J5 10K 풀업 |
| 3 | FND_CLK | TM1637 CLK 공유 | OUT | J5 3개 FND 공유 |
| 4 | FND1_DIO | 날짜 FND | I/O | J5 01d~30d |
| 5 | IR_OUT | VS1838B | IN | J5 38KHz |
| 6 | DHT_DATA | DHT22 | I/O | 메인 PCB, 4.7K 풀업 |
| 7 | LED_STATUS | Green LED | OUT | J5 조명 상태 |
| 8 | I2C_SDA | DS3231 | I/O | I2C 데이터 |
| 9 | I2C_SCL | DS3231 | OUT | I2C 클럭 |
| 10 | RELAY1_DRV | CH1 LED 조명 | OUT | Q1 → K1 |
| 11 | RELAY2_DRV | CH2 모터 | OUT | Q2 → K2 |
| 12 | LED_MOTOR | Red LED | OUT | J5 모터 상태 |
| 13 | LED_POWER | Blue LED | OUT | J5 전원 OK |
| 14 | FND2_DIO | 온도 FND | I/O | J5 °C |
| 15 | FND3_DIO | 습도 FND | I/O | J5 %RH |
| 16 | RELAY3_DRV | CH3 예비 | OUT | Q3 → K3 |
KiCad 회로도 (v4)
KiCad 10.0.1로 설계한 2-PCB 회로도입니다. 클릭하면 원본 SVG로 확대됩니다.
Main PCB — 전원 + MCU + 릴레이 (30개)
IEC C14 → RV1 → HLK-10M05 SMPS | ESP32-S3 DevKitC-1 | G5LE-1 Relay×3 + 2N7002 | DS3231 + DHT22 | J5 12P Header
Sub PCB — 전면 패널 디스플레이 (21개)
TM1637 FND×3 (날짜/온도/습도) | VS1838B IR | LED×3 (Green/Red/Blue) | MODE 방수 푸시버튼 | J1 12P Header

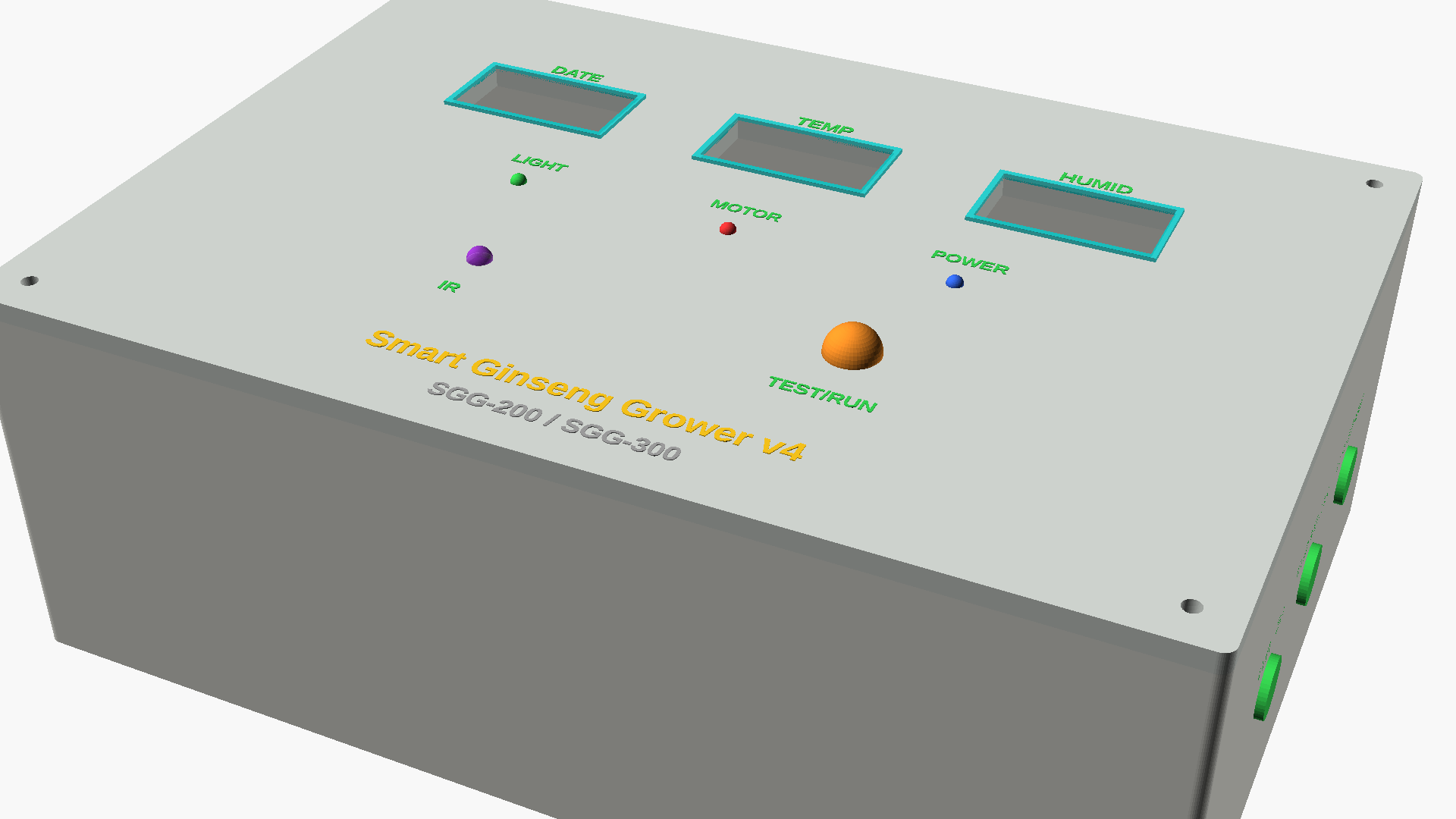

방수 인클로저
습도가 높은 재배 환경에서 전자 부품을 보호하기 위한 방수 설계입니다.
2-PCB 마운팅 구조
메인 PCB — 인클로저 바닥 M3 스페이서 고정 (전원부 + MCU + 릴레이)
서브 PCB — 인클로저 뚜껑 M3 스페이서 고정 (FND + LED + IR + 버튼)
12핀 플랫 케이블 (JST-XH 또는 핀헤더)로 연결. 뚜껑 분리 시 커넥터 해제.
* IEC C14 소켓: 스위치 + 퓨즈홀더 + 인디케이터 내장, 패널 스크류마운트 (48×28mm 컷아웃)
외부 안테나 구성
ESP32-S3 N8R2U (U.FL 커넥터) → U.FL to SMA 피그테일 케이블 →
SMA 방수 벌크헤드 (인클로저 관통, IP67) → 외부 2.4GHz SMA 안테나
* 인클로저 방수 등급을 유지하면서 WiFi/BLE 신호 확보
LED 스펙트럼 연구
새싹인삼(음지식물)에 최적화된 LED 스펙트럼 비율과 광량 연구 결과입니다.
최적 스펙트럼 비율
| 파장 | 색상 | 비율 | 역할 |
|---|---|---|---|
| 620-660nm | Red | 40% | 광합성 핵심, 줄기 성장 촉진 |
| 440-470nm | Blue | 25% | 사포닌 합성, 잎 발달, 형태형성 |
| 4000-5000K | White | 30% | 전체 스펙트럼 보완 |
| 720-740nm | Far-red | 5% | 줄기 신장, 개화 조절 |
인삼은 음지식물
인삼(Panax ginseng)은 자연 상태에서 숲 속 그늘에서 자라는 음지식물입니다. PPFD 200 µmol/m²/s 이상은 오히려 광억제(photoinhibition)를 유발하여 생장이 억제됩니다. 일반 엽채류(300-500)의 1/3~1/2 수준으로 관리해야 합니다.
LED 타입 비교
식물 재배용 LED 5개 타입의 효율, 적합도, 가성비를 비교합니다.
| LED 타입 | 효율 (µmol/J) | 인삼 적합도 | 단가 | 특징 |
|---|---|---|---|---|
| Samsung LM301H | 3.10 | S | 높음 | 최고 효율, 전문 재배용, 풀스펙트럼 |
| Full Spectrum | 2.2-2.8 | A | 중간 | 가성비 좋음, 연구용 적합 |
| R+B+W (2:1:1) | 1.8-2.2 | B+ | 저렴 | 가격 대비 실용적 채택 |
| R+B (2:1) | 1.5-2.0 | B | 저렴 | 백색 없어 스펙트럼 불균형 |
| 단색 R / B | 1.2-1.8 | C | 저렴 | 연구 목적 외 비추천 |
Samsung LM301H 대비 효율은 낮지만, 가격이 1/5~1/10 수준이고 새싹인삼의 낮은 PPFD 요구량(50-120)에서는 충분한 성능을 발휘합니다. 50cm BAR 타입, IP65 방수.
SMPS 용량 계산
LED BAR 15줄(108W) 기준, 두 모델의 SMPS 부하율을 비교합니다.
SGG-200
SGG-300
SGG-200: 15줄 기본 구성 유지 시 충분. 소규모·가정용·시제품에 적합.
SGG-300: 향후 LED 줄 수 2배 증설 가능. 상업용·대형 재배장에 권장.
실내재배 작물 수익성 비교
다단식 LED 식물공장 기준, m² 당 연간 매출 순위 TOP 10입니다.
| # | 작물 | m²당 연매출 | 재배주기 | 연회전 | LED | 난이도 | 투자회수 |
|---|---|---|---|---|---|---|---|
| 1 | 마이크로그린 | 450~1,950만 | 7~14일 | 26~52 | 중 | ★★ | 2~4개월 |
| 2 | 베이비리프 | 260~1,040만 | 21~35일 | 10~17 | 중 | ★ | 6~12개월 |
| 3 | 노루궁뎅이버섯 | 200~400만 | 30~45일 | 8~10 | 불필요 | ★★ | 3~6개월 |
| 4 | 식용꽃 | 65~390만 | 30~60일 | 6~9 | 높음 | ★★★ | 12~24개월 |
| 5 | 바질/허브 | 65~390만 | 30~45일 | 8~10 | 중 | ★★ | 6~12개월 |
| 6 | 새싹인삼 | 150~350만 | 45~60일 | 5~6 | 중 | ★★★★ | 6~12개월 |
| 7 | 딸기 | 195~390만 | 40일+연속 | 4~6 | 높음 | ★★★★ | 3~5년 |
| 8 | 아이스플랜트 | 45~150만 | 50~70일 | 5~6 | 중 | ★★ | 12~18개월 |
| 9 | 엽채류 | 80~180만 | 25~35일 | 10~12 | 중 | ★ | 3~5년 |
| 10 | 영지버섯 | 80~200만 | 60~90일 | 3~4 | 불필요 | ★★★ | 2~3년 |
실내재배 부적합 작물
| 작물 | 제외 사유 |
|---|---|
| 사프란 | 세계최고가이나 m²당 수확 0.5~2g → 면적당 매출 최하위 |
| 와사비 | 18~24개월, 냉각유수 필수, 기술장벽 극상 |
| 바닐라 | 개화 3~5년, 열대환경 에너지비 과다 |
| 당귀/천궁/감초/황기 | 뿌리 60cm~1m+, 재배 2~4년, 실내재배 물리적 불가 |
| 토마토/파프리카 | 광요구 극상 → 유리온실이 경제적 |
복합재배 추천 조합
ESP32-S3 컨트롤러 1대로 제어 가능한 최적 3종 조합입니다.
새싹인삼
45~60일 주기, 한국특화 프리미엄
18~22°C / 70~80% / LED R+B+W
마이크로그린
7~14일 초고속 회전, m²당 매출 1위
18~24°C / 50~70% / LED 16h
노루궁뎅이버섯
30~45일, LED 불필요 (암실~약광)
15~20°C / 85~95% / 환기 필수
100평 복합재배 예상
2~4억원
40~60%
1~2년
개발 로드맵
Arduino Nano에서 ESP32-S3까지의 진화 과정입니다.
IEC C14 전원 인렛. 방수 인클로저 + 외부 안테나. KiCad EDA 설계.
→ PCB 제작 → 조립 → 현장 테스트
가격 / 원가 분석
LED 판매처 단가, 새싹삼 실매가, 스마트팜 투자비, ROI 분석 등 비공개 데이터입니다.
LED 국내 판매처 가격 비교
| 제품 | 가격 | W/50cm | 비고 |
|---|---|---|---|
| R2:B1:W1 50cm BAR | 15,000원 | 7.2W | IP65, 개별 바 |
| R2:B1 50cm BAR | 15,000원 | 7.2W | 백색 없음 |
| SONQIN 5M 타래 | 7,510원/5M (751원/50cm) | ~7.2W | 60LED/m, 절단 사용 |
| 그린맥스 50cm | 4,000원 | ~5W | 개별 바 |
| R2:B1:W1 1m BAR | 28,000원 | 14.4W | 1m 개별 바 |
새싹삼 실매가 (롯데ON 기준)
| 등급 | 50뿌리 | 100뿌리 | 뿌리당 단가 | kg당 환산 |
|---|---|---|---|---|
| 소 (15cm↓) | 17,900~25,900 | 28,500~47,000 | 285~470원 | 1.9~4.7만 |
| 중 (15~20cm) | 28,900~33,600 | 42,900~53,700 | 430~540원 | 2.8~5.4만 |
| 대 (20~25cm) | 31,900~37,400 | 57,000~64,300 | 445~638원 | 3.0~6.4만 |
| 특 (25cm↑) | 40,300~44,100 | 66,200~71,000 | 595~806원 | 4.0~8.0만 |
| 2년근 | - | 119,300~152,460 | 1,200~1,525원 | 8.0~15.2만 |
100평 스마트팜 수익 시뮬레이션
| 항목 | 수치 |
|---|---|
| 연간 생산량 | ~140만 뿌리 |
| 도매 매출 (뿌리당 200원) | ~2.8억원/년 |
| 소매 직판 매출 (뿌리당 430원) | ~6.0억원/년 |
| 연간 운영비 | 0.7~1.0억원 |
| 순이익률 (실현) | 50~70% |
초기 투자비 (100평 기준)
| 항목 | 비용 | 비고 |
|---|---|---|
| 시설비 (컨테이너/전용시설) | 1,500~5,000만원 | 규모에 따라 |
| 다단 재배대 (4~5단) | 300~800만원 | 스틸/알루미늄 |
| LED 조명 | 200~500만원 | R:B:W 타입 |
| 환경제어장치 | 200~500만원 | 센서, 환기, 에어컨 |
| 관수 시스템 | 100~300만원 | 자동 관수, 양액 |
| 인삼 종근(種根) | 150~300만원 | 1년근 × 900개(3단), 전남 장성 새싹삼 종묘장 |
| 합계 | 2,450~7,400만원 |
글로벌 ROI 비교 (USD 기준)
| 작물 | 초기투자 ($/m²) | 연운영비 | 연매출 | 순이익 | 회수기간 |
|---|---|---|---|---|---|
| 마이크로그린 | 200~800 | 300~800 | 800~2,500 | 400~1,200 | 0.5~1년 |
| 새싹채소 | 100~400 | 150~400 | 250~800 | 100~400 | 0.5~1.5년 |
| 허브류 | 500~1,500 | 300~700 | 400~1,200 | 100~500 | 1.5~3년 |
| 버섯류 | 300~1,000 | 200~400 | 150~500 | 50~200 | 2~5년 |
| 엽채류 | 800~2,500 | 400~1,000 | 200~600 | -200~200 | 3~7년+ |
| 딸기 | 1,000~3,000 | 500~1,200 | 100~400 | -200~100 | 5~10년+ |
| 토마토 | 1,000~3,000 | 600~1,500 | 80~250 | 적자 | 수익불가 |
